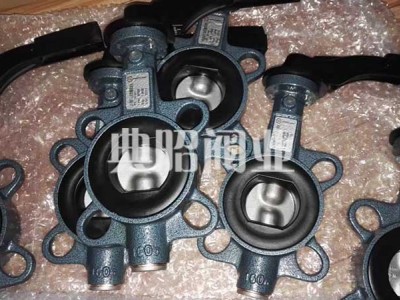

Z011-A系列上海典昭阀业有限公司 现货供应：德国EBRO依博罗Z011-A型对夹蝶阀

结构特性：
1、一体化贯穿轴：确保阀门的强度、可靠性合阀板的定位。
2、O形圈：有助于防止轴泄漏。
3、精密准确的锥形销钉：增强防震保护，强化轴与蝶板的结合。可在现场更换。
4、精密准确的蝶板轮廓：防止“泡紧”关闭困难，确保见效扭矩，延长阀座寿命。
5、支撑性轴密封：弹性材料与酚醛背衬环的紧密结合体，有效防止由于扭曲变形导致的轴泄漏。
6、既适用于气态介质，也适用于液态介质。
7、可进行双向关闭
8、备选维修管道终端
技术条件及材质：
1、结构长度符合EN 558-1，基本系列14
2、防腐蚀阀体元件，蓝色环氧树脂涂层
3、适用温度：-20℃～120℃
4、适用尺寸：DN50～DN1200
5、阀体：铸铁/球墨铸铁
6、阀座：EPDM NBR PTFE
7、阀瓣：球墨铸铁/不锈钢
设计特性：
1、斜坡阀座，实现中线蝶阀结构，偏心蝶阀效果，蝶板与阀座之间无磨擦
2、带沟槽橡胶靠背，使阀门扭矩减小20％－30％,寿命比同类提高1.5倍
3、多标准校正孔适合国标、美标、英标、日标等多种法兰
4、V型阀轴密封圈，防止任何泄露的可能
5、不锈钢防窜挡圈，确保终身安全
6、双段轴阀板，密封面球型设计，确保低扭矩、大流量、长寿命
德国依博罗Z011-A型对夹蝶阀适用于温度≤120℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

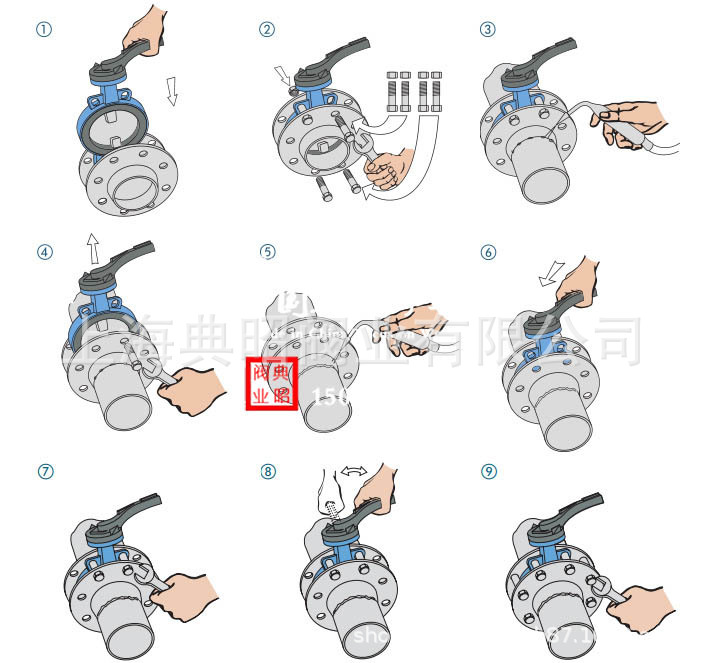

安装步骤：



连接尺寸：
